Эй, друг, ты когда-нибудь сталкивался с такой ситуацией - держа в рукахсервоприводв руке, взглянув на три провода разного цвета, вы сразу растерялись: какой из этих красных, черных и белых (или коричневых, оранжевых и желтых) проводов к какому проводу подключен? Не волнуйтесь, это определенно «первое препятствие», с которым сталкивается каждый новичок, играющийсервоприводs столкнется. Если положительный и отрицательный полюсы поменять местами,сервоприводпо крайней мере не повернется, иначе ваш ESC или ресивер прямо сгорят. Сегодня мы собираемся доходчиво объяснить эти «три темы», и я гарантирую, что вы поймете это после прочтения.
Фактически, самый интуитивный способ отличить положительный и отрицательный полюсы сервокабеля — посмотреть на цвет. Это почти глобальное «правило». Вообще говоря,средний провод должен быть положительным полюсом (провод питания), и цвет обычно красный. Что касается проводов с обеих сторон, то темный (коричневый или черный) — это отрицательный полюс (заземляющий провод), а оставшийся цвет (оранжевый, белый или желтый) — сигнальный провод. Если вы помните формулу «красный посередине, темный и светлый с обеих сторон — это линия земли», вы в принципе не совершите большой ошибки. Не спешите подключать сервопривод, как только он появится. Просто взгляните на цвет, и у вас появится хорошая идея.
Конечно, есть и такие производители, которые «не соблюдают рутину» и цвета будут уникальными. Например, некоторые будут использовать полностью черные нити или специальную комбинацию красного, черного и желтого цветов. Это тот случай, когда правила цвета не работают. Поэтому более надежный метод – использовать для измерения мультиметр. Установите мультиметр на настройку зуммера или сопротивления, подключите черный измерительный провод к тому, что, по вашему мнению, является заземляющим проводом (например, к отрицательной клемме аккумулятора), и последовательно прикоснитесь к трем проводам красным измерительным проводом. Когда вы слышите звуковой сигнал или сопротивление приближается к нулю, это отрицательная клемма. Как только вы найдете отрицательную клемму, следующая за ней обычно будет положительной клеммой, а остальная часть — сигнальным проводом. Хоть этот метод и медленнее, но он абсолютно точен.
Это хороший вопрос, и это то, что всех волнует больше всего. Ответ:Это возможно, но не обязательно, это зависит от качества вашего сервопривода и платы драйвера.Если вы соедините положительный и отрицательный полюсы наоборот, для большинства аналоговых сервоприводов ток мгновенно потечет во внутреннюю цепь в обратном направлении, и микросхема драйвера легко выйдет из строя, поскольку она не сможет выдержать обратное напряжение. После клубов дыма сервоприводы будут объявлены списанными. Специально для этих дешевых сервоприводов схема защиты практически отсутствует, и они сгорят, если их неправильно подключить.
Однако многие более совершенные цифровые сервоприводы или регуляторы скорости с защитой источника питания теперь имеют конструкцию защиты от обратного подключения. Даже если перепутать положительный и отрицательный полюса, он просто не будет работать и не сгорит. Но это не повод для того, чтобы просто прыгнуть. Думайте об этом как о подушке безопасности, которую лучше никогда не использовать. Самый безопасный способ — выработать хорошую привычку и дважды проверять перед подключением. Особенно при использовании самодельных разъемов из нестандартных проводов XT30 или Dupont следует тщательно проверить определение положительного и отрицательного полюсов.
Представьте себе, что вы держите стандартный сервопривод и смотрите на его разъемы. Если это трехпроводной разъем DuPont, обычное расположение следующее:провод рядом с защищенным от дурака портом вилки (или со скошенной стороной) является сигнальным проводом (), средний провод — положительный полюс (VCC, +5 В), а другая сторона — отрицательный полюс (GND).В международном стандарте это называется расположением «SVG». Если вы используете известный рулевой механизм, такой как Hitec, вы в основном будете следовать этому правилу.
Но если вы используете сервопривод JR или JR-совместимое устройство, их расположение может быть прямо противоположным:отрицательный полюс находится рядом с защищенным от ошибок портом, положительный полюс находится посередине, а сигнальная линия находится на другой стороне.Такова схема «ГВС». Поэтому, когда вы подключаете сервопривод к приемнику или полетному контроллеру, вы должны сначала четко прочитать маркировку на интерфейсе. Обычно на плате напечатаны маленькие буквы «S» (сигнал), «+» (положительный полюс) и «-» (отрицательный полюс). Сопоставить штекер сервопривода с маркировкой на плате в десять раз безопаснее, чем просто запомнить цвет.
Этот вопрос также очень конкретен. В моделях самолетов, моделей автомобилей или роботов положительные и отрицательные полюса рулевого механизмане должен быть напрямую подключен к большой батарее. Сервоприводы обычно работают при напряжении от 4,8 В до 6 В (высоковольтные сервоприводы могут работать при напряжении 7,4 В или 8,4 В). А ваша литиевая батарея может легко иметь напряжение 11,1 В или 14,8 В, и она сгорит, как только вы ее подключите. Правильный подход заключается в том, что если вы подключите его к приемнику, положительный и отрицательный полюсы будут обеспечиваться приемником через BEC (стабилизированный источник питания) ESC.

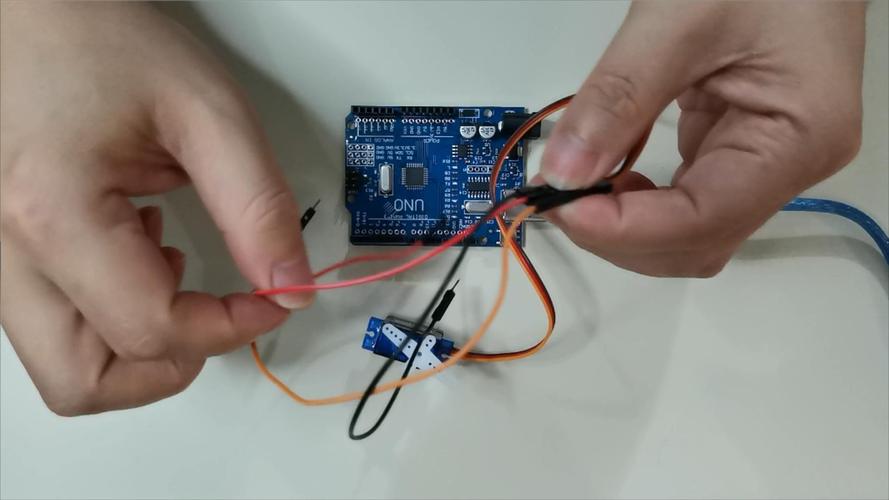

Если вы подаете питание напрямую, например, в проекте микроконтроллера, вам необходимо подключить положительный и отрицательный полюсы сервопривода к соответствующему источнику питания: красный провод подключается к положительному полюсу источника питания 5 В, коричневый/черный провод подключается к GND (отрицательный полюс) источника питания, а сигнальный провод подключается к выходному контакту ШИМ микроконтроллера. Особое напоминание: если вы управляете несколькими сервоприводами, ток будет очень большим. Не нажимайте на линию питания и сигнальную линию на плохом выводе 5 В микроконтроллера. Вы должны подключить независимый источник питания 5 В к сервоприводам и подключить источник питания и GND микроконтроллера к одному и тому же заземлению (соединенным вместе).
После выяснения источника питания окончательная сигнальная линия проста. Среди трёх проводовтот, который не является ни красным, ни коричневым/черным, является сигнальным проводом.Обычно это оранжевый, белый или желтый цвет. Этот провод не отвечает за питание, он лишь передает сигналы управления. В приемник модели самолета он передает волну ШИМ (сигнал широтно-импульсной модуляции), сообщая сервоприводу, «на сколько градусов вы хотите повернуть».
Этот провод очень хрупкий и боится помех и короткого замыкания. Если вы случайно подключите сигнальную линию к положительной клемме, хотя это и не так опасно, как прямое короткое замыкание, это может привести к ненормальной вибрации сервопривода или хаотичному вращению. В тяжелых случаях это также может привести к повреждению микросхемы управления сервопривода. Поэтому при подключении и отключении сервокабеля убедитесь, что вилка вставлена до конца, без каких-либо ложных соединений, и не позволяйте открытым контактам касаться друг друга, особенно сигнальной линии и положительного электрода рядом с ней.
Чтобы предотвратить обратное подключение, наиболее практичным способом является использование вилки конструкции «физической защиты от дурака». Стандартная вилка сервопривода будет иметь небольшой наклон или выступ на одном конце, а гнездо на приемнике или контроллере полета будет иметь выемку или перегородку в соответствующем месте. При вставке, если направление правильное, вы можете нажать до конца; если направление изменено на противоположное, он не будет вставлен. Никогда не применяйте грубую силу для протыкания, иначе штыри или гнезда сломаются, что сделает ремонт очень хлопотным.
Кроме того, если вам часто приходится подключать и отключать оборудование разных производителей, вы можете выработать привычку проверять:перед подключением сначала посмотрите на маркировку на плате, затем на цвет провода и убедитесь, что оба цвета верны, прежде чем продолжить.Вы также можете использовать маркер, чтобы поставить небольшую красную точку на задней стороне штекера сервокабеля (сторона без штыря), чтобы обозначить его как положительный полюс, чтобы вы могли четко видеть направление с первого взгляда в следующий раз, когда подключаете его. Эти маленькие привычки могут помочь вам сэкономить много денег на покупке нового рулевого механизма.
Ладно, что касается различия серволиний, то суть в том, чтобы запомнить соответствие цветов и научиться читать маркировку на оборудовании. Теперь, если вы посмотрите на рулевой механизм в своей руке, думаете, он станет намного понятнее? Я хотел бы спросить всех: когда вы играете с моделями или занимаетесь производством электроники, сталкивались ли вы когда-нибудь с «дымом» из-за неправильной проводки? Добро пожаловать, чтобы поделиться своей «перевернутой» историей в области комментариев, давайте повеселимся вместе и предупредим новичков! Если статья окажется для вас полезной, не забудьте поставить лайк и поделиться ею.
