O mecanismo de direção não controla o carro suavemente? Escolha o torque e a velocidade corretos e diga adeus ao tremor de direção

Quando você está engajado na inovação de produtos, você deseja usar oservoem um carro ou robô, mas depois de começar, você descobre que a direção não é suave o suficiente e a resposta é sempre um pouco lenta? Não se preocupe, este é um obstáculo que quase todo iniciante encontrará. O mecanismo de direção parece simples, mas se você quiser que ele seja obediente e controle com precisão a direção do modelo do carro, ainda existem muitos truques por trás dele. Hoje falaremos sobre como fazer oservoo "velho motorista" do seu carro criativo.

Por queo volante controla o carrosempre desobedece?

Muitos amigos instalaram oservono carro pela primeira vez. Depois de ligar a energia, eles descobriram que ela continuava balançando no lugar ou o ângulo de direção não estava correto. Na verdade, isso ocorre porque o servo é um sistema de controle de malha fechada interno, que precisa ler constantemente a posição atual e compará-la com a posição alvo. Se o seu sinal de controle estiver instável ou a fonte de alimentação for insuficiente, ele vagará como uma mosca sem cabeça. Para ser franco, é como pedir a uma pessoa míope que dirija sem óculos.

Outro problema comum são as lacunas mecânicas. Se a conexão entre o eixo de saída da caixa de direção e o mecanismo de direção do volante não estiver firme e houver conteúdo mineral, a caixa de direção poderá se mover, mas o volante poderá não se mover; ou o volante pode se mover, mas o mecanismo de direção não consegue senti-lo. Isso fará com que a precisão do controle seja bastante reduzida e o carro ande em uma rota tortuosa. Portanto, inicialmente culpei a má qualidade do servo, que pode ter sido prejudicada.

Como escolher uma caixa de direção para não se arrepender de ter comprado a errada

️Olhaem torque e velocidade: Ao escolher uma caixa de direção para um carro, você deve primeiro observar dois parâmetros principais: torque e velocidade. O torque determina a potência de giro das rodas, especialmente ao virar o carro quando ele está estacionado. Se o torque não for suficiente, ele não poderá girar. A velocidade afeta a resposta da direção, geralmente expressa em “segundos/60 graus”. De modo geral, para modelos de automóveis em torno de 1:10, basta escolher um servo de engrenagem metálica com alguns quilos de torque, que seja potente e durável.

️Servo digital ou servo analógico: Esta é uma pergunta comum. Simplificando, os servos analógicos são baratos e possuem lógica de controle simples, mas possuem zonas mortas de resposta e precisão média. O servo digital usa um sinal de pulso de frequência mais alta, que tem resposta mais rápida, posicionamento mais preciso e pode gerar maior torque de retenção na posição neutra. Se o seu orçamento permitir, para melhor controle, é uma escolha acertada utilizar diretamente o servo digital.

Como instalar a caixa de direção para eliminar a posição virtual

O primeiro passo é garantir que o suporte de montagem do servo esteja rígido e não possa tremer após apertar os parafusos. Qualquer pequeno tremor será ampliado quando refletido nas rodas. A segunda e crucial etapa é conectar o braço do servo e a barra de direção. Tente garantir que a haste de tração esteja na horizontal e que quando o braço do servo estiver na posição neutra, os ângulos de direção esquerdo e direito sejam iguais. É como afinar uma corda de violão. Você tem que ajustar o comprimento da barra de tração pouco a pouco até que os ângulos nas direções esquerda e direita sejam exatamente iguais.

Não se esqueça de adicionar um pouco de graxa nas juntas móveis para reduzir o atrito. Após a instalação, agite suavemente o volante com a mão para verificar se há alguma folga. Se houver, significa que há uma lacuna na fivela da cabeça esférica ou na junta e você precisa colocar algo nela ou substituí-la por um encaixe mais apertado. O nível de detalhe nesta etapa determina diretamente seu humor para depuração subsequente.

Por que o ajuste do PID permite que o volante atinja onde o dedo aponta?

Usar apenas um simples sinal PWM para controlar o servo é como dizer a uma pessoa "vá lá", mas não lhe dizer como ir. O algoritmo PID (Proporcional-Integral-Derivativo) é como uma navegação. Calcula o erro entre a posição atual e a posição alvo em tempo real e corrige-o através de três links. P (proporcional) é responsável por dar correções com base no tamanho do erro atual. Se o erro for grande, a direção será alterada; I (integral) é responsável por eliminar desvios estáticos de longo prazo, como estar sempre um pouco para a esquerda; D (diferencial) pode prever a tendência de mudanças de erro e suprimir antecipadamente o overshoot.

Imagine que você faz uma curva de 30 graus em seu carro. Sem o PID, o servo pode ultrapassar repentinamente, depois oscilar para trás e pode levar vários passos para frente e para trás para se estabilizar. Com o ajuste PID, ele pode atingir a posição designada de maneira suave e rápida e parar de forma constante, quase sem ultrapassagem. É por isso que a direção dos carros ajustados por especialistas parece particularmente “seguidora”.

Como conectar a fonte de alimentação sem queimar o servo

Há uma lição dolorosa aqui: nunca conecte diretamente a linha de alimentação do servo ao pino de 5V da placa de desenvolvimento. A corrente quando o servo é iniciado e bloqueado é muito grande. Ele pode facilmente queimar alguns amperes e queimar a placa-mãe em minutos. A abordagem correta é preparar uma fonte de alimentação independente para o servo, geralmente uma bateria de lítio 2S, e estabilizar a tensão na tensão operacional do servo (como 6V ou 7,4V) através de um BEC (regulador de tensão) ou UBEC.

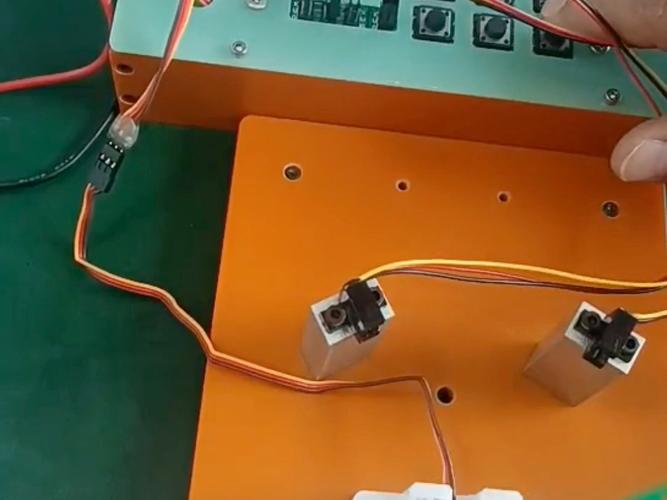

Quanto à linha de sinal, conecte-a ao pino de saída PWM da sua placa de controle principal (como ou STM32). Lembre-se, eles devem compartilhar o terreno! Conecte o pólo negativo da fonte de alimentação do servo ao GND da placa de controle principal para garantir que os sinais tenham um ponto de referência unificado. Os fios também devem ser mais grossos, principalmente os cabos de alimentação. Fios finos produzirão quedas de tensão sob alta corrente, fazendo com que o servo fique fraco.

Quais armadilhas devem ser evitadas ao escrever e depurar código?

Ao inicializar, certifique-se de enviar primeiro um sinal neutro (como largura de pulso de 1,5 ms) ao servo para que ele saiba onde está o "ponto zero". Então, ao alterar o ângulo, o valor do passo da largura do pulso não deve ser muito grande, caso contrário você ouvirá um som alto de “clique”, o que significa que a engrenagem está batendo forte e é fácil varrer os dentes. Uma transição suave deve ser usada para aumentar ou diminuir a largura do pulso pouco a pouco.

Ao depurar, você pode colocar o carro no ar e observar se as rodas giram suavemente. Imprima o ângulo alvo e o ângulo de feedback atual (se houver) no código para ver se há algum atraso ou instabilidade. Se você encontrar jitter, além de verificar os parâmetros PID, verifique também se a frequência do sinal PWM está errada. Servos padrão geralmente recebem um sinal PWM de 50 Hz. Se a frequência for muito alta, pode não reconhecê-la.

Depois de tanto falar, na verdade, tornar o servo obediente é um processo passo a passo, desde a seleção, instalação até a depuração. Quando você ajusta pessoalmente um carro que pode fazer curvas com precisão, a sensação de realização é incomparável. Eu me pergunto qual é o fenômeno de "corrente de ar" de servo mais estranho que você já encontrou enquanto trabalhava em um projeto? Bem-vindo a compartilhar suas histórias na área de comentários, vamos nos comunicar e evitar armadilhas juntos! Se você achar o conteúdo útil, não esqueça de curtir e compartilhar com mais amigos que precisam.
