스티어링 기어에서 가장 어려운 점은 무엇입니까? 돈이 없어서가 아니고, 프로그램을 못 쓰는 것도 아닌데 손에 전선이 3개 있는데 어디에 꽂아야 할지 모르겠어요. 잘못 끼우면 연기가 나지만 제대로 끼우면 운이 좋을 거에요. 인터넷에 사진이 많이 있는데 너무 전문적이거나 흐릿해 보이는 경우가 많습니다. 오늘은 배선을 분해해 보겠습니다.서보 기구즉시 시작할 수 있도록 명확하게 설명하세요.

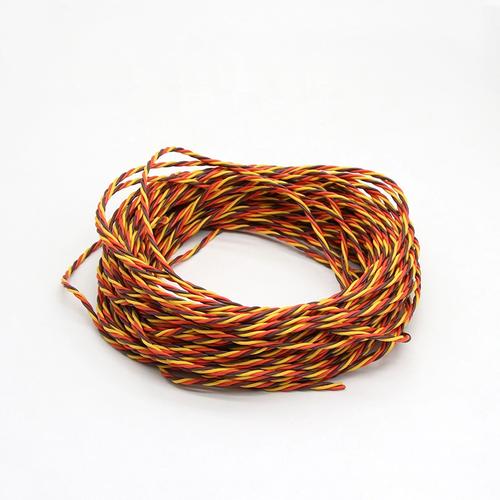

밖으로 뻗어나가는 3개의 전선서보 기구기본적으로 브라운, 레드, 오렌지 세 가지 색상이 있습니다. 검정색, 빨간색, 흰색도 있으며 원리는 동일합니다. 갈색 또는 검정색은 GND에 연결된 음극입니다. 빨간색은 5V에 연결된 전원 공급 장치의 양극입니다. 주황색 또는 흰색은 제어 핀에 연결된 신호선입니다. 이 색 구성표는 서보의 95%에 공통됩니다. 기억나지 않는다면, 역방향 신호등처럼 "갈색, 빨간색, 주황색"의 순서만 기억하면 절대 헷갈리지 않습니다.
많은 초보자가 어디에 속합니까? 정의를 모르는 것이 아니라 삽입할 때 올바르게 정렬하지 않은 것뿐입니다. 예를 들어 핀과 서보 플러그 사이의 간격이 완전히 일치하는데 브레드보드 중앙으로 밀면 핀이 삐뚤어져 신호선이 전원 구멍에 꽂히게 된다. 이때 서보가 반응하지 않거나 감전된 것처럼 흔들리게 됩니다. 사실 전혀 프로그램 문제는 아닌데 줄이 어긋나네요.
가장 많이 물어보시는 질문이고, 꼭 답은 아니지만 가능합니다. 서보 내부에는 드라이브 보드가 있습니다. 양극과 음극을 반대로 바꾸면 전원을 켤 때 서보에서 "딸깍" 소리가 나고 응답하지 않습니다. 이때 즉시 전원을 차단하고 다시 조정하면 일반적으로 라인이 계속 작동합니다. 그러나 장시간 역방향으로 연결하거나 고전력 전원 공급 장치를 사용하면 드라이버 보드의 전압 안정화 칩이 타버릴 수 있습니다.
가장 숨겨진 역방향 연결은 신호 케이블을 잘못 연결한 것입니다. 어떤 사람들은 신호 라인을 전원 공급 장치에 꽂으면 서보가 실제로 움직일 수 있습니다. 높은 레벨이 IO 포트를 통해 제어 회로에 쏟아지기 때문입니다. 짧은 시간 동안 사용할 수 있지만 핀이 뜨거워집니다. 시간이 지남에 따라 서보 또는 메인 제어 장치가 손상됩니다. 그러므로 전선을 꽂기 전에 색깔을 잘 살펴보고 핀 3개 위치를 확인한 후 하는 좋은 습관을 길러주세요.
서보를 브레드보드에 연결할 때 불편한 점이 있습니다. 서보 플러그는 DuPont 암 커넥터이고 브레드보드 구멍은 둥글기 때문에 꽂을 때 헐거워지고 조금만 움직이면 접점이 끊어집니다. 이때 무리하게 힘을 주거나 테이프로 감싸지 마십시오. 가장 좋은 해결책은 브레드보드 전용 점퍼를 릴레이로 사용하는 것입니다. 서보 케이블을 점퍼의 한쪽 끝에 연결하고 점퍼의 다른 쪽 끝을 브레드보드에 연결합니다. 접촉 면적이 크고 신호가 훨씬 안정적입니다.
로봇 자동차와 같은 모바일 프로젝트를 진행하는 경우 브레드보드는 충격을 견딜 수 없습니다. 보다 안정적인 방법은 서보 와이어를 어댑터 보드에 직접 납땜하거나 핫멜트 접착제를 사용하여 플러그를 브레드보드 가장자리에 붙이는 것입니다. 어떤 사람들은 이것을 분해하기 어렵다고 생각합니다. 실제로 디버깅 단계에서는 브레드보드를 사용하고 점퍼를 추가하고 마무리 후 바로 납땜을 합니다. 이는 연구 개발의 일반적인 과정입니다.
많은 사람들은 모든 디지털 핀이 서보를 직접 구동할 수 있다고 생각하지만 그렇지 않습니다. 서보의 신호는 펄스 폭에 매우 민감하며 출력 PWM 주파수는 980Hz 또는 490Hz입니다. 서보에는 20밀리초 주기인 50Hz가 필요합니다. 서보에 신호를 보내면 제자리에서 회전하지 않거나 미친 듯이 진동합니다.
올바른 방법은 자동으로 핀을 50Hz 모드로 전환하는 Servo.h 라이브러리를 사용하는 것입니다. 주목해야 할 더 중요한 점은 Servo 라이브러리가 기본적으로 Uno의 9 및 10, Mega의 훨씬 더 많은 특정 핀만 지원한다는 것입니다. 특정 핀에 연결했을 때 서보가 작동하지 않는 경우 이를 9 또는 10으로 변경해 보십시오. 그러면 80%의 문제가 해결될 수 있습니다. 이것은 형이상학이 아니며 라이브러리의 맨 아래 레이어에 프로그래밍된 타이머 채널입니다.
프로젝트에서 토크가 높은 서보를 사용하는 경우 5V 핀에서 직접 전원을 끌어오는 것이 불가능합니다. 로터가 막히면 전류가 2A에 도달할 수 있으며 USB 포트가 직접 보호되어 보드가 이를 견딜 수 없습니다. 올바른 접근 방식은 전원 공급 장치를 두 개의 채널로 나누는 것입니다. 하나는 메인 제어 보드용이고 다른 하나는 서보 전용입니다. 이 두 채널의 GND는 함께 연결되어야 합니다. 그렇지 않으면 신호에 기준 레벨이 없습니다.
많은 완성된 서보 드라이버 보드는 전원 공급 장치와 신호를 통합합니다. 예를 들어 보드에 별도의 전원 단자가 있습니다. 직접 회로를 구성한다면 가장 쉬운 방법은 브레드보드 전원 모듈을 이용해 7~12V를 입력하고 서보에 5V를 출력한 후 모듈의 GND와 모듈의 GND를 단락시키는 것이다. 이런 방식으로 메인 컨트롤이 죽더라도 서보는 서로 간섭하지 않고 계속 회전합니다.
생체 공학 로봇이나 로봇 팔을 만들 때 서보는 메인 제어 보드에서 멀리 떨어져 있어 연장 케이블이 필요합니다. 개당 몇 센트에 불과한 시중에 판매되는 듀폰 케이블은 서로 연결해 불을 켤 수 있지만 서보 신호를 전송하는 데 문제가 있는 경우가 많습니다. 그 이유는 서보 신호가 20ms 주기의 구형파이기 때문입니다. 와이어가 너무 길거나 와이어 코어가 너무 얇으면 파형의 가장자리가 둥글게 되어 메인 제어 장치가 펄스 폭을 인식할 수 없습니다.
안전한 방법은 실리콘 와이어를 구입하여 직접 단자를 압착하는 것입니다. 24AWG 이상의 전선 굵기를 선택하고, 길이는 30cm 이내로 조절하세요. 50cm를 초과해야 하는 경우 신호 라인과 GND 사이에 100ohm 저항을 추가하거나 서보 끝에 작은 커패시터를 추가하여 노이즈를 필터링합니다. 또 다른 완제품은 자기 링이 있는 서보 연장 케이블로, 특히 서보 케이블과 모터 전원 케이블을 함께 묶을 때 고주파 간섭을 억제하는 데 매우 유용합니다.
이 글을 읽고 나면 손에 있는 점핑 서보도 다시 연결해 볼까? 지금까지 경험한 가장 이상한 배선 결함은 무엇입니까? 그것에 대해 이야기하려면 댓글 영역으로 오십시오. 어쩌면 당신이 밟은 구덩이가 오늘 밤 다른 사람의 생명을 구하는 지푸라기가 될 수도 있습니다. 유용하다고 생각되면 좋아요와 전달을 잊지 마세요. 다음번에 스티어링 기어 프로그램의 함정을 피하기 위한 가이드를 작성하시면 바로 보실 수 있을 것입니다.
